Угол в маркировке стекло-стекло показывает геометрию соединения подвижного полотна с неподвижной стеклянной панелью в закрытом положении. Для типовых конструкций используют три основных варианта: 90°, 135° и 180°. От выбранного угла зависит взаимное положение стекол, конфигурация душевого ограждения или перегородки, расположение дверного полотна и совместимость фурнитуры с уплотнителями.

При этом цифра на петле сама по себе не определяет угол открывания двери. У конкретной модели створка может открываться внутрь, наружу или в обе стороны, а рабочий диапазон задается конструкцией шарнира. Например, у отдельных стекло-стекло моделей с номиналом 90° предусмотрен ход на 90° внутрь и на 90° наружу.

Угол петли	Положение стекол в закрытом состоянии	Где применяется
90°	Панели расположены перпендикулярно	Угловые душевые, Г-образные перегородки, дверь на боковой фиксированной панели
135°	Между панелями образуется тупой угол 135°	Скошенные душевые, пятиугольные и neo-angle конструкции
180°	Панели находятся в одной плоскости	Прямые перегородки, фронтальные душевые, дверь в линии с неподвижным стеклом

Петли 90°: для угловых конструкций

Петля 90° соединяет дверное полотно с фиксированной панелью, расположенной к нему под прямым углом. Такая схема применяется, когда дверь навешивается на боковое стекло углового ограждения. В плане конструкция образует Г-образный узел.

Чаще всего 90-градусная схема встречается в душевых, где одна неподвижная панель идет вдоль стены, а дверь формирует соседнюю сторону ограждения. Такой вариант также подходит для стеклянных перегородок, кабин и других конструкций, где створку требуется закрепить на поперечной стеклянной панели.

При подборе важно смотреть именно на положение стекол в закрытом состоянии. Если фиксированная панель стоит перпендикулярно дверному полотну, требуется соответствующая модель стекло-стекло. Производители выделяют 90° как отдельный тип соединения, поэтому заменять его моделью другого номинального угла без предусмотренной регулировки нельзя.

Для герметизации душевой под такую геометрию применяют профильные уплотнители и магнитные элементы, рассчитанные на прямоугольное сопряжение. Их геометрия должна совпадать с фактическим расположением двери и соседней панели.



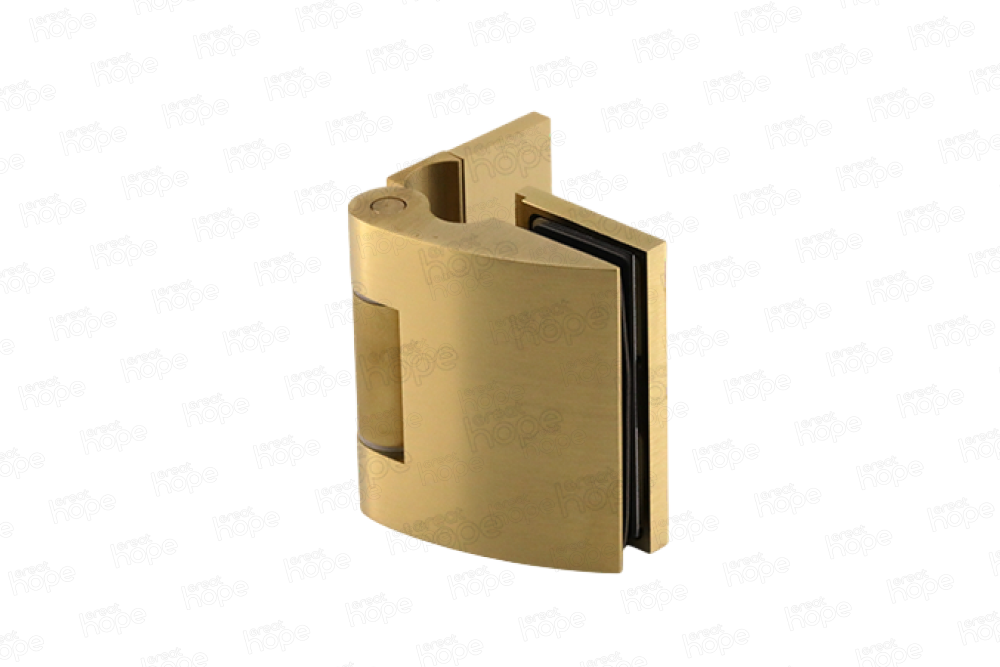

Петли 135°: для скошенных и пятиугольных душевых

Угол 135° характерен для конструкций со скошенной фасадной частью. В плане направление стекла меняется на 45°, а внутренний угол между соседними панелями составляет 135°. Именно такая геометрия часто используется в пятиугольных и neo-angle душевых ограждениях. Для них выпускаются отдельные 135-градусные шарниры и уплотнители.

Петля соединяет дверь с неподвижным стеклом под заданным углом и позволяет сформировать скошенную входную часть кабины. Это удобно, когда проект предусматривает диагональную фасадную грань или требуется уменьшить выступ ограждения в проход.

Перед заказом такой фурнитуры полезно сделать вид конструкции сверху и нанести на него все стеклянные панели. По схеме сразу видно, где расположен угол 135° и с какой стороны находится дверь. Для части моделей имеет значение ориентация монтажа, а некоторые серии выпускаются в регулируемом исполнении. Диапазон регулировки всегда проверяют по техническим характеристикам конкретной модели.

Если проект включает уплотнение по линии петли, прямой профиль может обеспечить недостаточное прилегание. Для скошенных конструкций применяются уплотнители с геометрией под 135°.

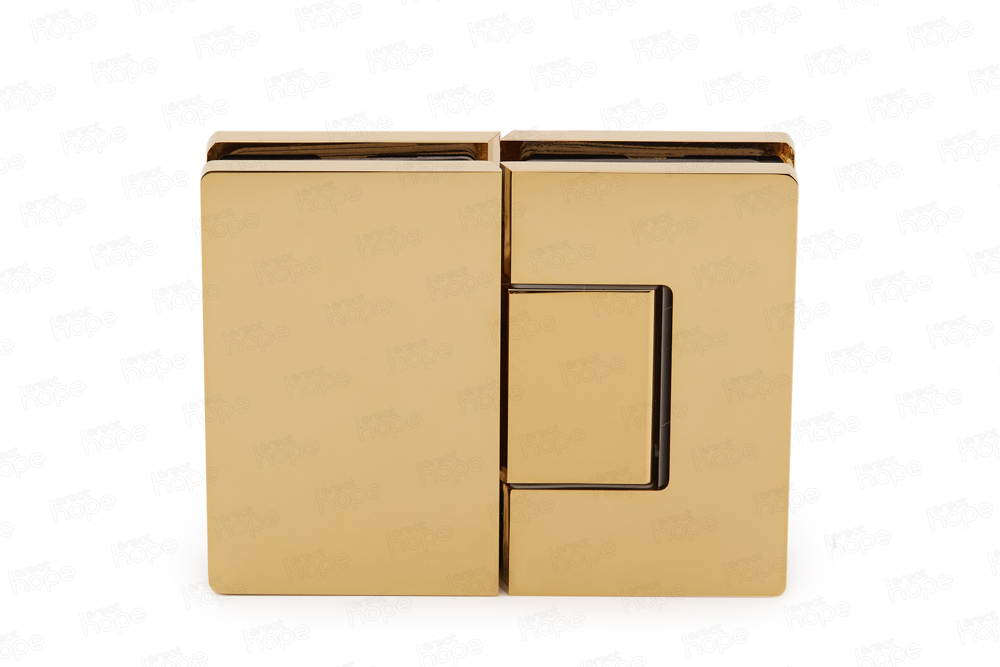

Петли 180°: когда дверь и фиксированная панель стоят в одной линии

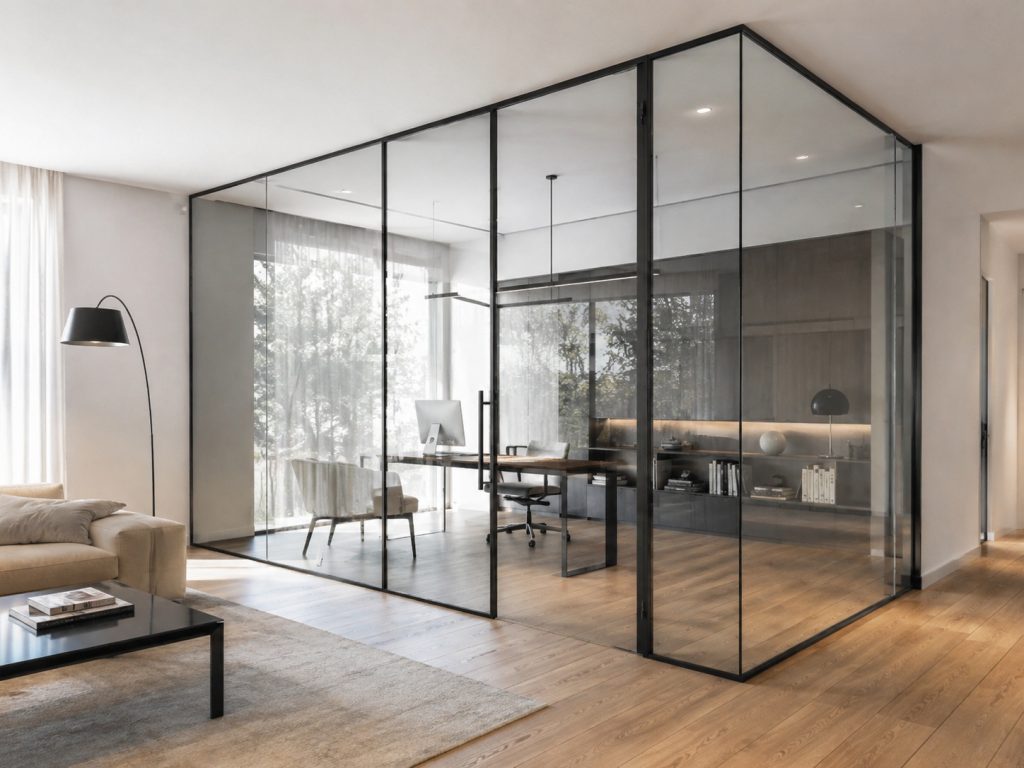

Петля 180° используется для линейного соединения: неподвижное стекло и дверь в закрытом положении располагаются в одной плоскости. Такое решение характерно для прямых душевых перегородок, широких фронтальных проемов и стеклянных стен, где часть линии остается стационарной, а соседняя часть работает как распашная створка.

В каталожной терминологии такое расположение часто называется inline. Для 180-градусных соединений выпускаются отдельные шарниры и уплотнители, рассчитанные на сопряжение двух стекол по одной линии.

Эта схема удобна в проектах, где дверное полотно требуется подвесить на стационарную стеклянную панель и сохранить единую прямую линию ограждения. Нагрузка от двери при этом передается на фиксированную панель, поэтому ее крепление, размеры и жесткость всей конструкции должны соответствовать расчетной нагрузке и характеристикам фурнитуры.

Для прямой перегородки 180° часто является наиболее подходящей геометрией. Окончательный выбор делают после проверки размеров двери, толщины стекла, допустимой массы полотна и способа фиксации стационарной панели.

Угол петли и угол открывания — разные параметры

Это один из самых частых источников ошибок при подборе. Маркировка 90°, 135° или 180° у стекло-стекло модели описывает взаимное расположение панелей в закрытом состоянии. Рабочий ход створки указывается отдельно.

У некоторых серий петли для стеклянных дверей позволяют открывать полотно на 90° в обе стороны от закрытого положения. У других предусмотрено одностороннее открывание, ограниченный ход, фиксация в определенном положении или механизм самовозврата. Поэтому по одной цифре в названии нельзя определять траекторию движения двери.

Отдельно встречаются регулируемые шарниры. У них можно корректировать положение закрытой двери в пределах диапазона, предусмотренного конструкцией. Это полезно при нестандартной геометрии. Допустимый диапазон, схема крепления и монтажные размеры всегда привязаны к конкретной модели.

Как определить нужный угол по плану конструкции

Самый надежный способ — смотреть на ограждение сверху.

1. Нарисуйте неподвижные стеклянные панели.
2. Отметьте дверное полотно в закрытом положении.
3. Найдите фиксированное стекло, на которое будет навешена дверь.
4. Измерьте внутренний угол между этим стеклом и дверью.
5. Сопоставьте результат с типовой геометрией 90°, 135° или 180°.
6. После выбора номинального угла проверьте направление открывания и допустимый рабочий ход конкретного шарнира.

Если дверь и соседняя панель образуют букву «Г», обычно требуется 90°. Для скошенной фасадной части типичен угол 135°. Для единой прямой линии используют 180°.

Если дверь крепится непосредственно к стене, классификация стекло-стекло по углам 90°, 135° и 180° может не применяться. Для такой схемы подбирают настенную модель с соответствующей монтажной пластиной.

Толщина стекла: один угол может выпускаться в нескольких исполнениях

Одинаковый номинальный угол еще не означает одинаковую совместимость со стеклом. Разные серии рассчитаны на разную толщину полотна. Среди серийной фурнитуры встречаются модели для стекла 6–8 мм, 8–10 мм, 8–12 мм и усиленные варианты для более тяжелых конструкций.

Поэтому петля стеклянной двери выбирается одновременно по нескольким параметрам:

• номинальному углу соединения;
• толщине стекла;
• массе и ширине двери;
• числу точек навешивания;
• форме вырезов и отверстий;
• направлению открывания;
• наличию самозакрывания или фиксации;
• допустимому моменту затяжки крепежа;
• условиям эксплуатации.

Толщина прокладок и способ зажима также зависят от модели. Использовать следует штатный комплект и монтажную схему выбранной фурнитуры.

Масса и ширина двери важны так же, как угол

Одинаковые по углу петли для стекла могут иметь разную несущую способность. Кроме массы двери учитывается ее ширина: с увеличением расстояния от оси вращения до края полотна возрастает момент нагрузки на крепление.

Поэтому петли на стеклянную дверь нельзя подбирать только по толщине полотна и геометрии. В технических характеристиках указываются максимальная масса, предельная ширина двери и допустимые значения для определенного количества шарниров.

Установка третьей петли также не дает возможности произвольно увеличивать допустимую массу полотна. Рабочий предел определяется характеристиками конкретной серии.

Почему важно выбрать петли до изготовления стекла

Большинство боковых стеклянных шарниров требует отверстий, фигурных вырезов или их комбинации. Размеры и положение обработки задаются монтажным шаблоном конкретной модели. У изделий разных серий эти параметры могут отличаться даже при одинаковом номинальном угле.

Все отверстия и фигурные вырезы в закаливаемом стекле выполняют до термообработки. После закалки механическая обработка такого полотна может привести к его разрушению.

Практический порядок работы выглядит так:

1. определить геометрию ограждения;
2. выбрать тип соединения 90°, 135° или 180°;
3. определить толщину и размеры двери;
4. рассчитать массу полотна;
5. выбрать конкретную серию по допустимой нагрузке;
6. получить монтажный шаблон;
7. подготовить чертеж стекла с отверстиями и вырезами;
8. после проверки чертежа передать стекло в изготовление и закалку.

Такой порядок особенно важен при замене фурнитуры в уже существующей конструкции. Совпадение угла и внешних размеров корпуса еще не гарантирует совпадения монтажных вырезов.

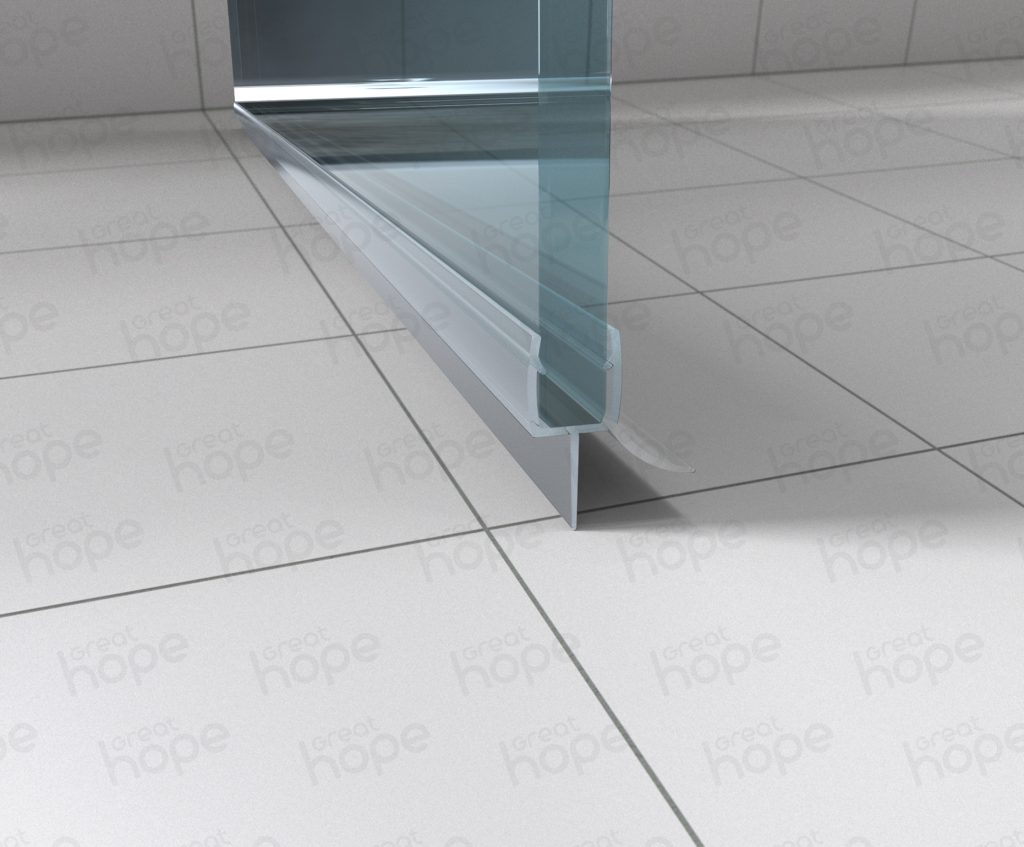

Уплотнители тоже подбираются по геометрии

В душевых ограждениях угол соединения влияет на выбор уплотнительного профиля. Для прямой линии используются решения под 180°, для скошенной конструкции существуют профили под 135°, для прямоугольных сопряжений применяются соответствующие угловые варианты.

При подборе учитывают:

• толщину стекла;
• сторону установки профиля;
• направление кромки;
• рабочий зазор;
• наличие магнитного притвора;
• траекторию двери при открывании.

Слишком большой профиль может задевать соседнее стекло, а недостаточное перекрытие оставит щель в зоне притвора.

Типичные ошибки при выборе угла

Выбирать по внешнему виду петли. Корпуса 90°, 135° и 180° внутри одной серии часто выглядят похоже, хотя геометрия крепежных площадок различается.

Считать угол маркировки максимальным углом открывания. Эти параметры описывают разные характеристики шарнира.

Определять угол по стенам помещения. Для стекло-стекло соединения измеряется взаимное положение двери и фиксированной панели, на которой стоит шарнир.

Игнорировать монтажный шаблон. Даже близкие по размеру модели могут требовать другой обработки стекла.

Подбирать фурнитуру только по толщине. Допустимая масса и ширина двери имеют такое же значение.

Использовать 180° для скошенного соединения. В закрытом положении поверхности окажутся в неправильной геометрии, что повлияет на положение двери, зазоры и уплотнение.

Закладывать 135° без проверки реальной геометрии. В индивидуальных душевых фактический угол может отличаться от типового. В таком случае требуется регулируемое решение с подходящим диапазоном либо корректировка проекта до изготовления стекла.

Быстрая проверка перед заказом

Для стандартной конструкции можно ориентироваться на простую схему:

• 90° — дверь перпендикулярна фиксированной панели;
• 135° — дверь соединяется со скошенной панелью при внутреннем угле 135°;
• 180° — дверь продолжает фиксированную панель по прямой линии.

После определения геометрии сверяют толщину стекла, массу и ширину полотна, число шарниров, направление открывания, допустимые вырезы, монтажные зазоры и совместимые уплотнители. Только после такой проверки выбранную модель можно использовать для конкретной конструкции.
